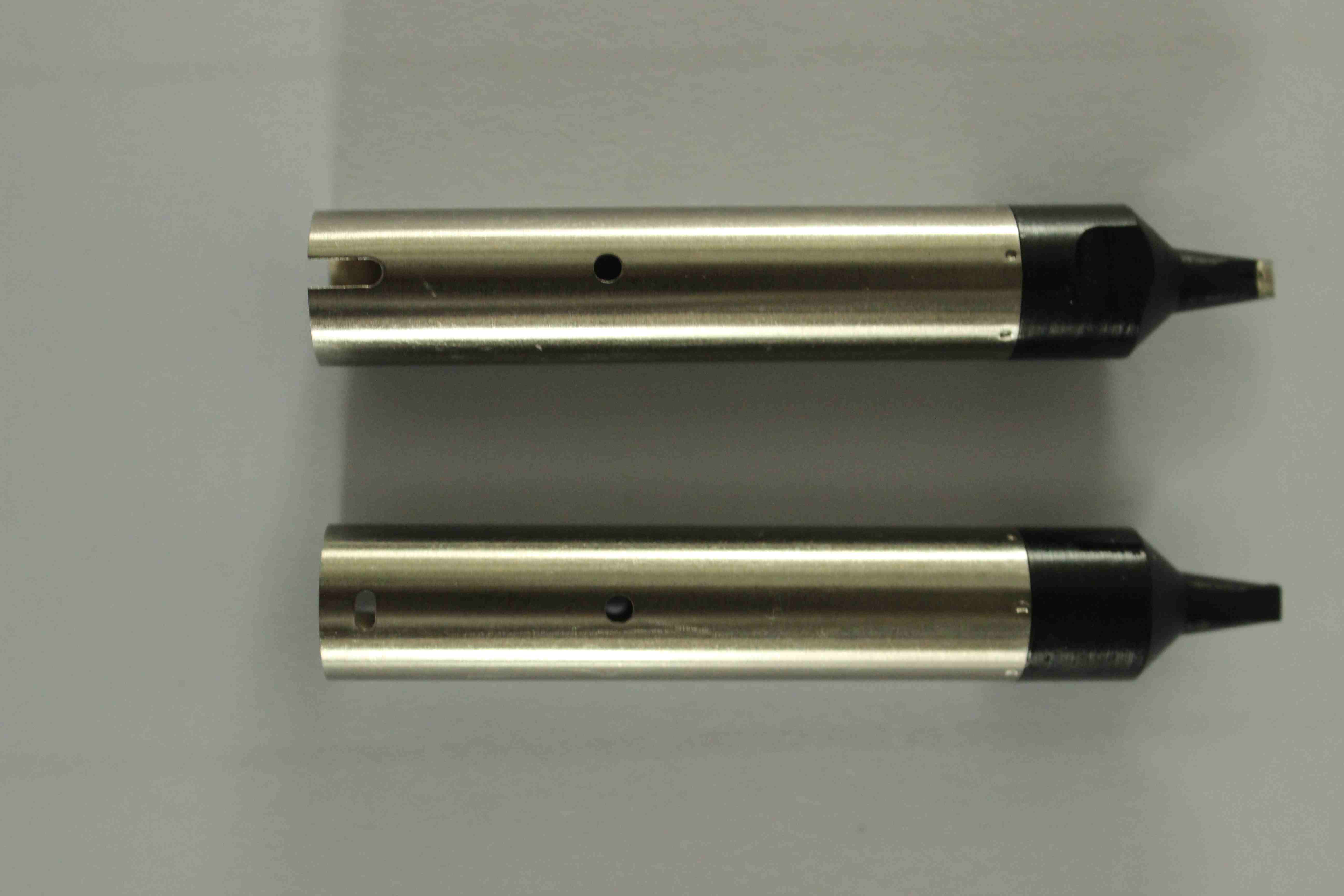

usb自動焊錫機(jī)烙鐵頭也叫數(shù)據(jù)線自動焊錫機(jī)烙鐵頭。烙鐵頭（烙鐵咀)是主要由銅、鐵、鎳、鉻、錫五種金屬材料組成的。主體是銅，銅最好是選用紅（紫）銅，銅——作為導(dǎo)熱體，是全自動焊錫機(jī)烙鐵頭（烙鐵咀）的主要成分。占烙鐵頭材料的85%左右，銅的導(dǎo)熱性能好，有利于烙鐵頭迅速升溫，好的烙鐵頭都是有紫銅做的，目前有一些廠家為了利潤，使用黃銅，甚至是直接用鐵，減少成本，同時也降低了烙鐵頭的導(dǎo)熱效果。

　　由內(nèi)到外的第二層是鐵，鐵——起抗腐蝕的作用，是影響烙鐵頭（烙鐵咀）使用壽命的關(guān)鍵因素。好的烙鐵頭鍍鐵層晶體結(jié)構(gòu)細(xì)而密，耐腐蝕效果好，這樣的烙鐵頭使用壽命長，下錫效果好。鍍鐵技術(shù)不好的廠家主要靠鍍鐵層的厚度來控制烙鐵頭的使用壽命，通常會出現(xiàn)鍍鐵層厚了烙鐵頭不上錫，薄了不耐用。

　　由內(nèi)而外第三層是鎳，鎳——起到鍍鐵層防銹的作用，而且便于后面鍍鉻。

　　由內(nèi)而外第四層是鉻，鉻——不粘錫，防止（爬錫）使用時錫往烙鐵頭（烙鐵咀）身體上跑。一般烙鐵頭鍍鉻時間在5分鐘以上，普通的裝飾鍍鉻都在1分鐘左右。

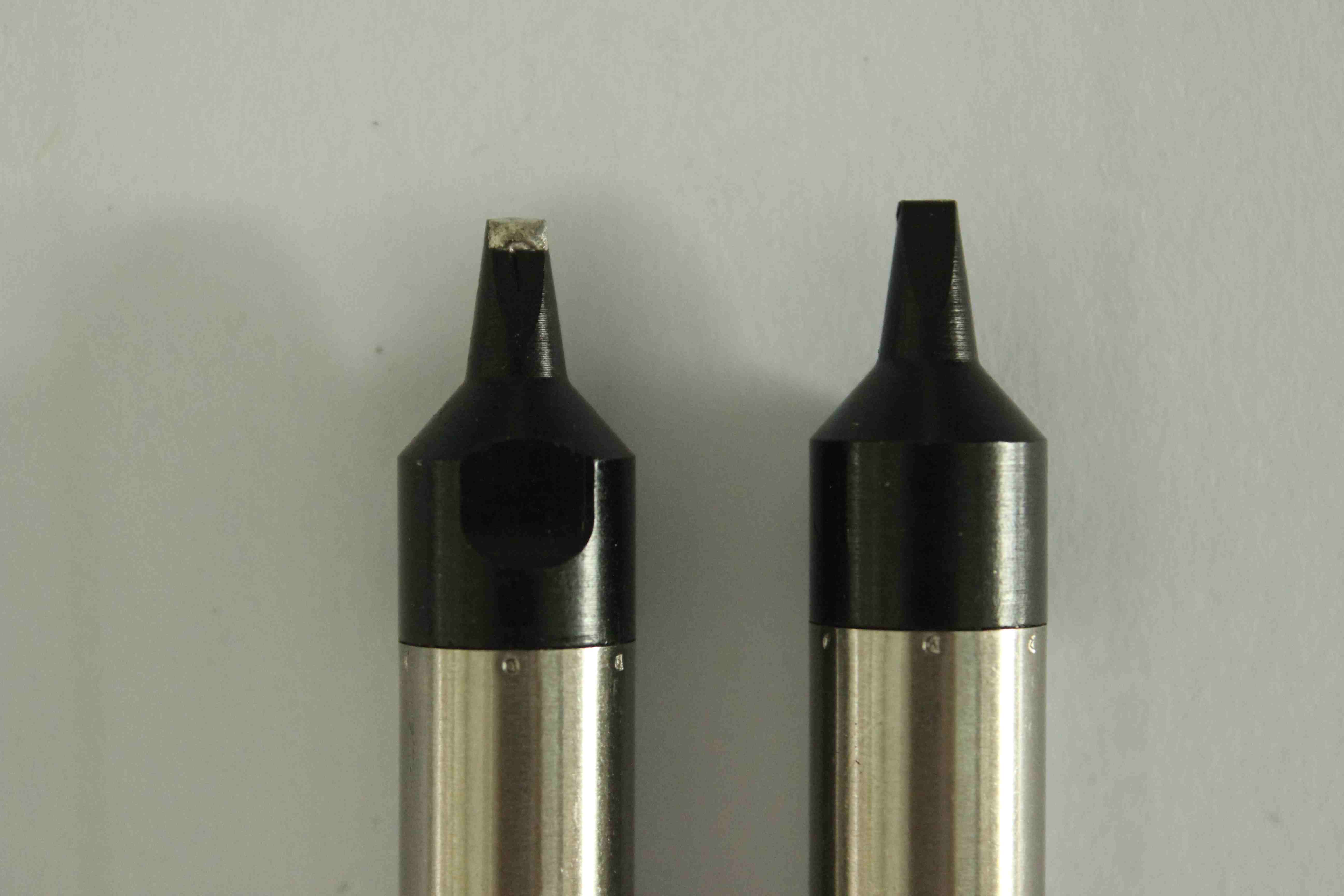

　　第五層是錫，主要在要使用的部位，錫——在頭部，在使用時粘錫的部位，錫的大小也會影響到烙鐵頭的使用情況。

　　usb自動焊錫機(jī)烙鐵頭保養(yǎng)的注意事項：

　　第一，選擇適當(dāng)?shù)臏囟?，過高的溫度會減弱烙鐵頭的功能、加其氧化，相對縮短使用壽命。在能夠工作的情況下，盡量使用較低的溫度，較低的溫度也可以充分焊接，且可分保護(hù)對于溫度敏感之元件。一般建議使用溫度-度。1.5mm以下小焊點-度，以上大焊點-度。

　　第二，烙鐵頭第一次使用時，務(wù)必先將烙鐵頭溫度調(diào)至度，讓烙鐵頭的上錫部分充分吃錫，最好是浸泡在錫退里5分鐘，然后在清潔海綿上擦拭干凈，并把烙鐵溫度再調(diào)至度，重復(fù)上述程序，最后把烙鐵溫度調(diào)至所需使用溫度進(jìn)行使用。目的是在烙鐵頭出錫層形成一層全面保護(hù)膜，防止其在高溫下被氧化，導(dǎo)致熱傳輸失效。

　　第三，如果烙鐵頭的鍍錫部分含有黑色氧化物時，可鍍上新錫層，再用濕潤的清潔海綿抹凈烙鐵頭。如此重復(fù)清潔，直到徹底去除氧化物為止，然后再涂上新錫層。并定期地對烙鐵頭進(jìn)行清潔。

　　第四，如不使用，應(yīng)關(guān)閉電源，將烙鐵頭在清潔海綿上擦拭干凈，然后上一層新的錫層，再次使用之前，還是將烙鐵頭在清潔海綿上擦拭干凈，然后上一層新錫。

　　第五，如果烙鐵頭發(fā)生變形或發(fā)生重蝕，應(yīng)進(jìn)行更換。
